Plaquettes indexables
Plaquettes tournage CNC
Géométries standards pour le tournage, la finition, le profilage et l’ébauche

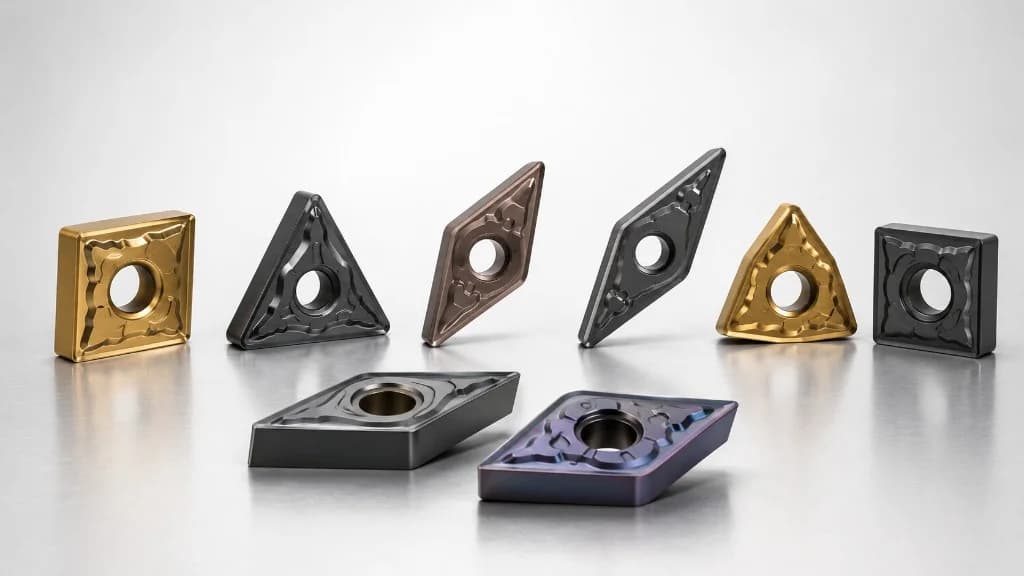

La gamme Qeviora rassemble les désignations standards les plus utilisées pour le tournage CNC : CNMG, DNMG, TNMG, SNMG et VNMG. Chaque famille peut être proposée avec plusieurs brise-copeaux, nuances et revêtements selon la matière, la stabilité du montage et le niveau de finition recherché.
Données indicatives — validation technique requise
Désignations
Choisir une géométrie
Cinq familles de tournage ISO et une plaquette APKT présentée séparément pour le fraisage indexable.
CNMG
CNMG
Losange négatif 80°
ISO P · M · K · N
Voir les caractéristiques
DNMG
DNMG
Losange négatif 55°
ISO P · M · K · S
Voir les caractéristiques
TNMG
TNMG
Triangle négatif 60°
ISO P · M · K · N
Voir les caractéristiques
SNMG
SNMG
Carré négatif 90°
ISO P · M · K · S
Voir les caractéristiques
VNMG
VNMG
Losange négatif 35°
ISO P · M · K · H
Voir les caractéristiques
APKT
Application fraisagePlaquette indexable APKT — application fraisage
Plaquette positive pour fraises indexables
Voir les caractéristiques

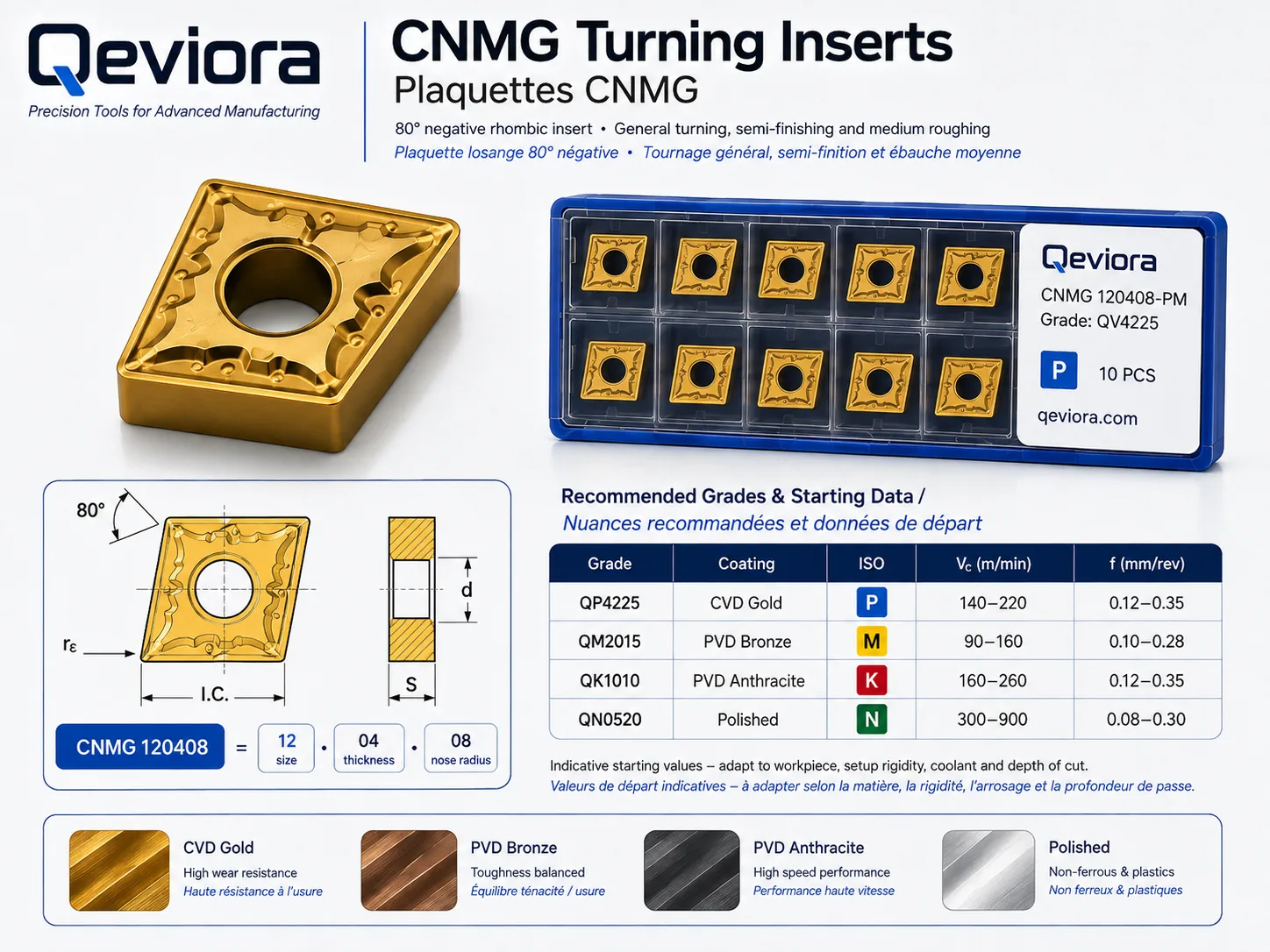

CNMG
CNMG
Plaquette losange négative à 80°, très utilisée pour le tournage longitudinal, le dressage, la semi-finition et l’ébauche moyenne. Sa géométrie robuste convient aux montages stables et offre plusieurs arêtes utilisables selon le porte-outil.
Exemple: CNMG 120408
- C : losange 80°
- N : dépouille 0°, plaquette négative
- M : classe de tolérance
- G : type de fixation et géométrie
- 12 : taille nominale
- 04 : épaisseur
- 08 : rayon de bec 0,8 mm
Applications
- Tournage longitudinal
- Dressage
- Semi-finition
- Ébauche moyenne
| Code Qeviora | Revêtement | ISO | Vc m/min | f mm/tr | Commander |
|---|---|---|---|---|---|
| QP4225 | CVD doré | P | 140–220 | 0.12–0.35 | |
| QM2015 | PVD bronze | M | 90–160 | 0.1–0.28 | |
| QK1010 | PVD anthracite | K | 160–260 | 0.12–0.35 | |
| QN0520 | Poli / non revêtu | N | 300–900 | 0.08–0.3 |
Valeurs de départ indicatives. Adapter les paramètres à la nuance exacte de la matière, à la dureté, au brise-copeaux, au rayon de bec, à la profondeur de passe, à la rigidité du montage, à la puissance machine, au porte-outil et au refroidissement. Une validation par essai est obligatoire avant publication commerciale définitive.

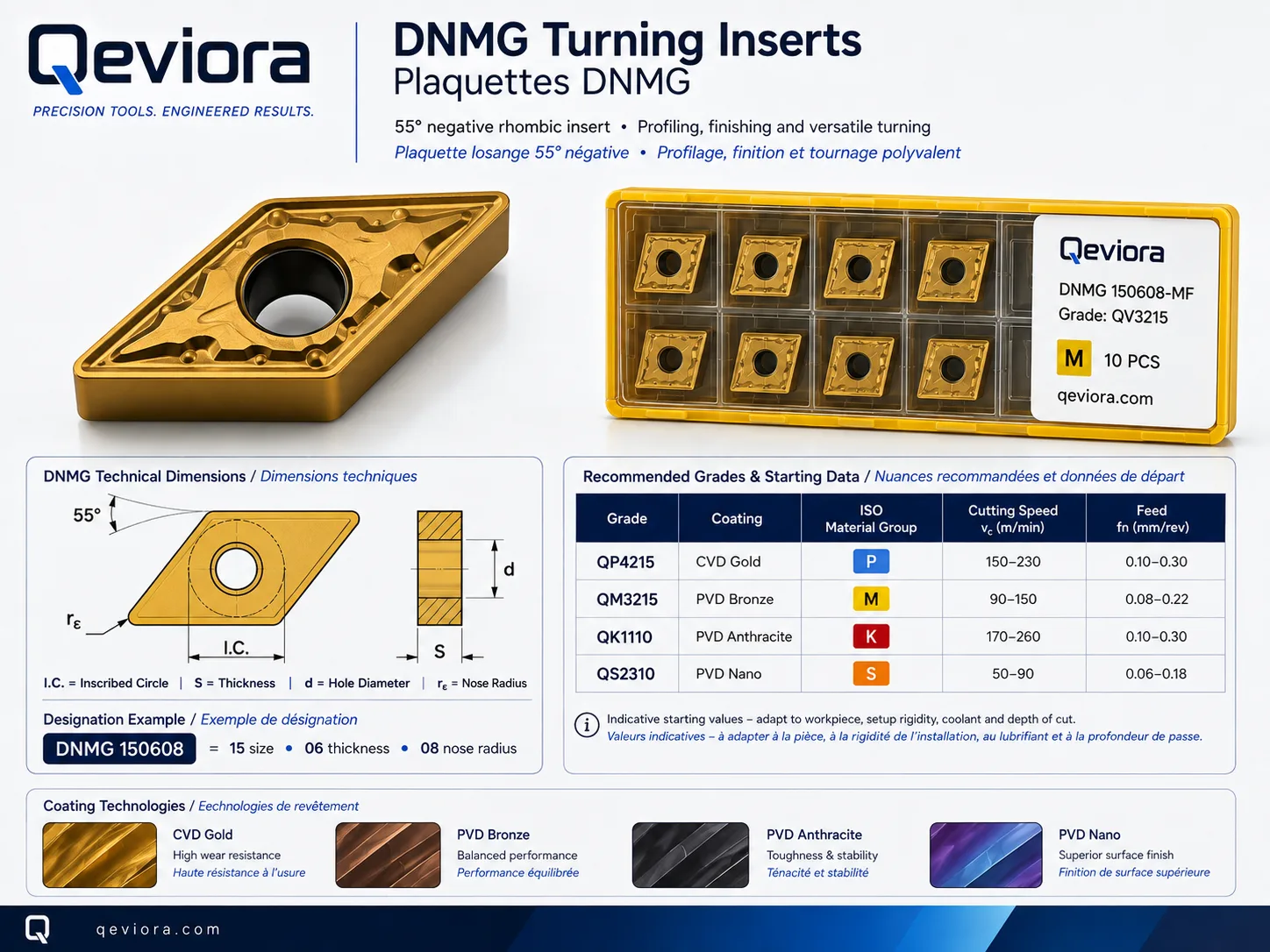

DNMG
DNMG
Plaquette losange négative à 55°, adaptée au profilage, à la finition et aux opérations nécessitant un meilleur accès que la CNMG.
Exemple: DNMG 150608
Applications
- Profilage
- Tournage polyvalent
- Finition
- Semi-finition
| Code Qeviora | Revêtement | ISO | Vc m/min | f mm/tr | Commander |
|---|---|---|---|---|---|
| QP4215 | CVD doré | P | 150–230 | 0.1–0.3 | |
| QM3215 | PVD bronze | M | 90–150 | 0.08–0.22 | |
| QK1110 | PVD anthracite | K | 170–260 | 0.1–0.3 | |
| QS2310 | PVD nano | S | 50–90 | 0.06–0.18 |
Valeurs de départ indicatives. Adapter les paramètres à la nuance exacte de la matière, à la dureté, au brise-copeaux, au rayon de bec, à la profondeur de passe, à la rigidité du montage, à la puissance machine, au porte-outil et au refroidissement. Une validation par essai est obligatoire avant publication commerciale définitive.

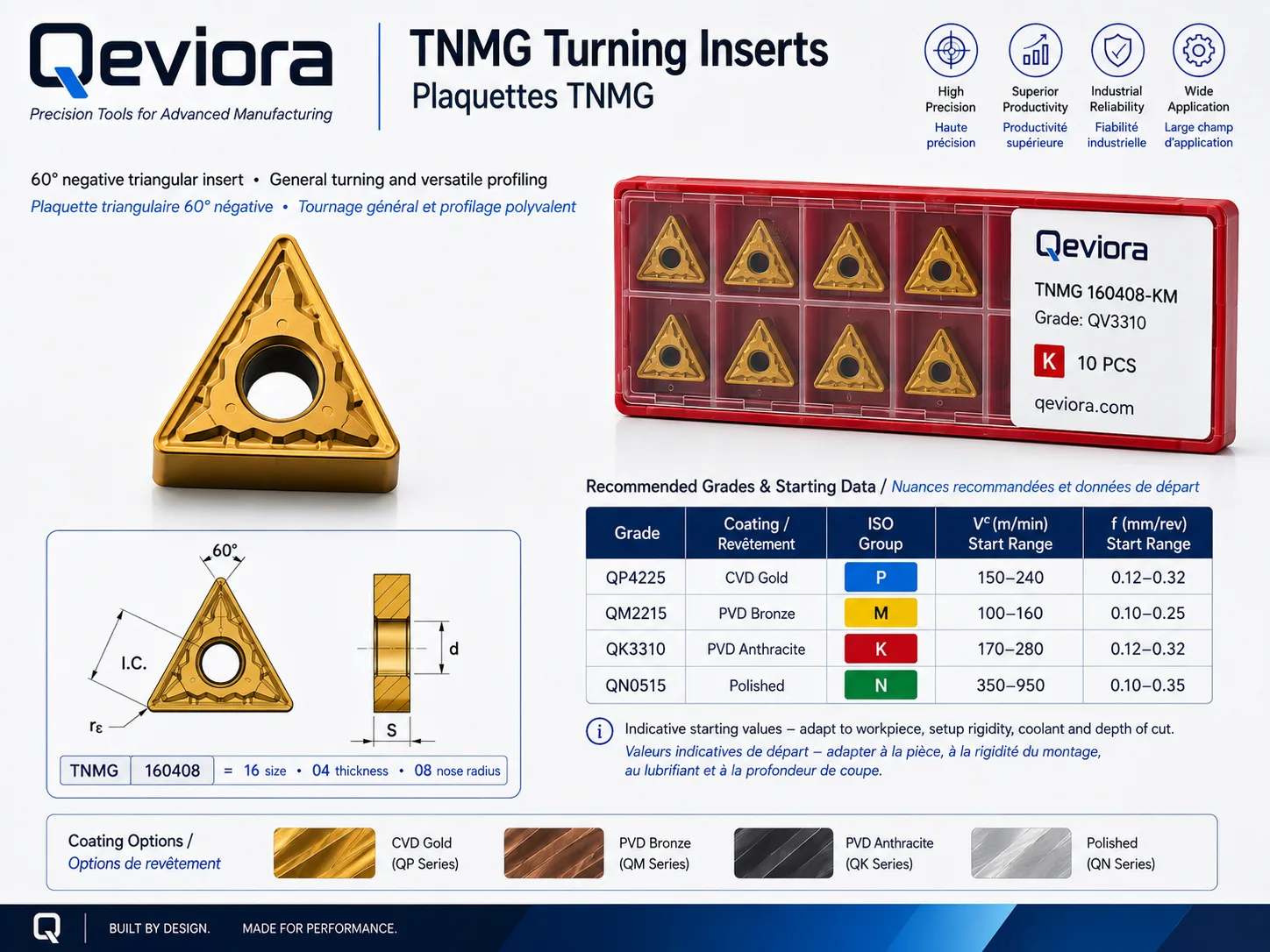

TNMG
TNMG
Plaquette triangulaire négative à 60°, offrant une bonne polyvalence en tournage général et plusieurs arêtes exploitables.
Exemple: TNMG 160408
Applications
- Tournage général
- Dressage
- Profilage
- Semi-finition
| Code Qeviora | Revêtement | ISO | Vc m/min | f mm/tr | Commander |
|---|---|---|---|---|---|
| QP4225 | CVD doré | P | 150–240 | 0.12–0.32 | |
| QM2215 | PVD bronze | M | 100–160 | 0.1–0.25 | |
| QK3310 | PVD anthracite | K | 170–280 | 0.12–0.32 | |
| QN0515 | Poli / non revêtu | N | 350–950 | 0.1–0.35 |
Valeurs de départ indicatives. Adapter les paramètres à la nuance exacte de la matière, à la dureté, au brise-copeaux, au rayon de bec, à la profondeur de passe, à la rigidité du montage, à la puissance machine, au porte-outil et au refroidissement. Une validation par essai est obligatoire avant publication commerciale définitive.

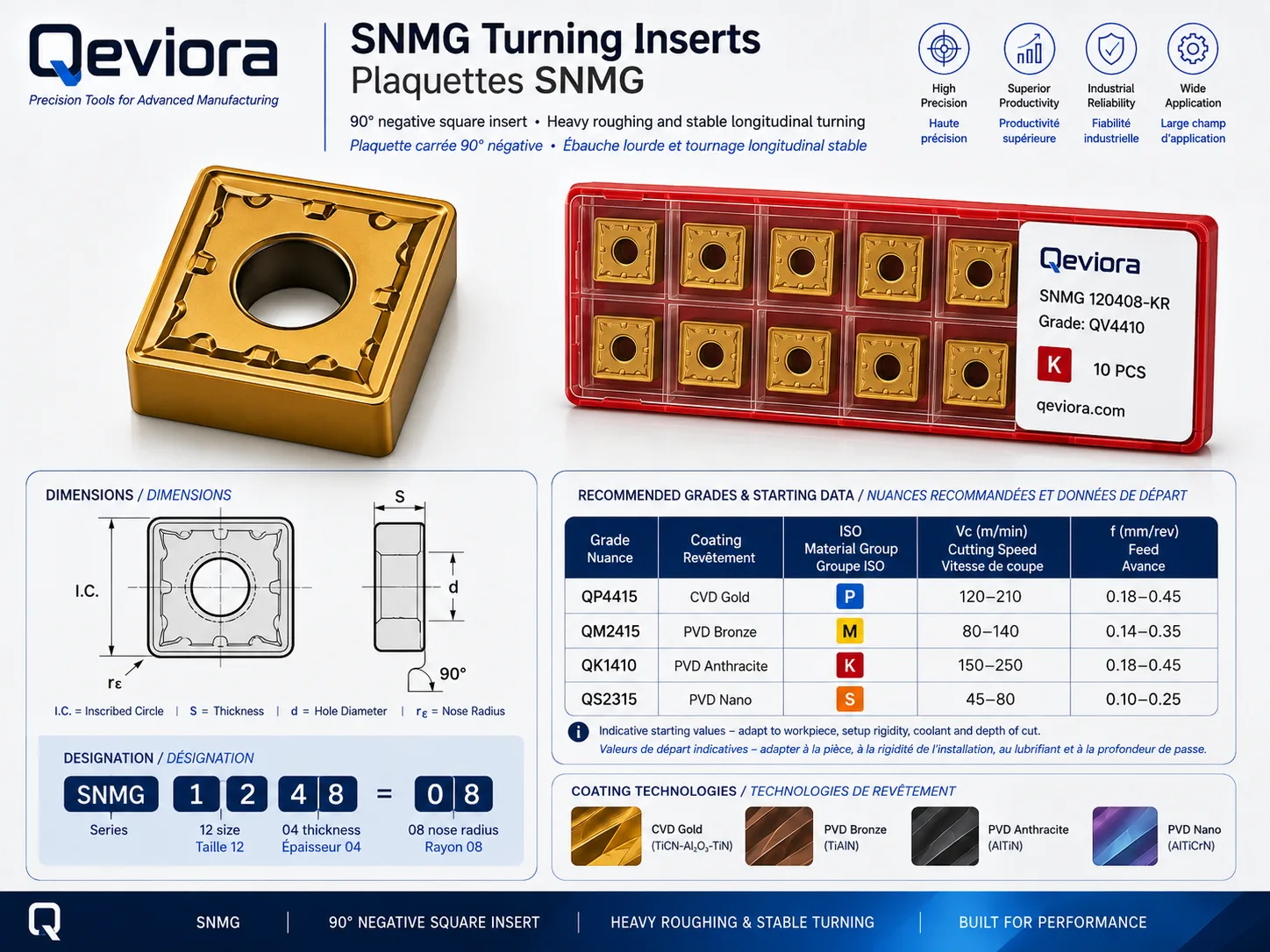

SNMG
SNMG
Plaquette carrée négative à 90°, robuste et principalement destinée à l’ébauche, aux fortes sections de copeaux et aux montages rigides.
Exemple: SNMG 120408
Applications
- Ébauche
- Tournage longitudinal stable
- Fortes profondeurs de passe
- Coupe interrompue modérée selon nuance
| Code Qeviora | Revêtement | ISO | Vc m/min | f mm/tr | Commander |
|---|---|---|---|---|---|
| QP4415 | CVD doré | P | 120–210 | 0.18–0.45 | |
| QM2415 | PVD bronze | M | 80–140 | 0.14–0.35 | |
| QK1410 | PVD anthracite | K | 150–250 | 0.18–0.45 | |
| QS2315 | PVD nano | S | 45–80 | 0.1–0.25 |
Valeurs de départ indicatives. Adapter les paramètres à la nuance exacte de la matière, à la dureté, au brise-copeaux, au rayon de bec, à la profondeur de passe, à la rigidité du montage, à la puissance machine, au porte-outil et au refroidissement. Une validation par essai est obligatoire avant publication commerciale définitive.

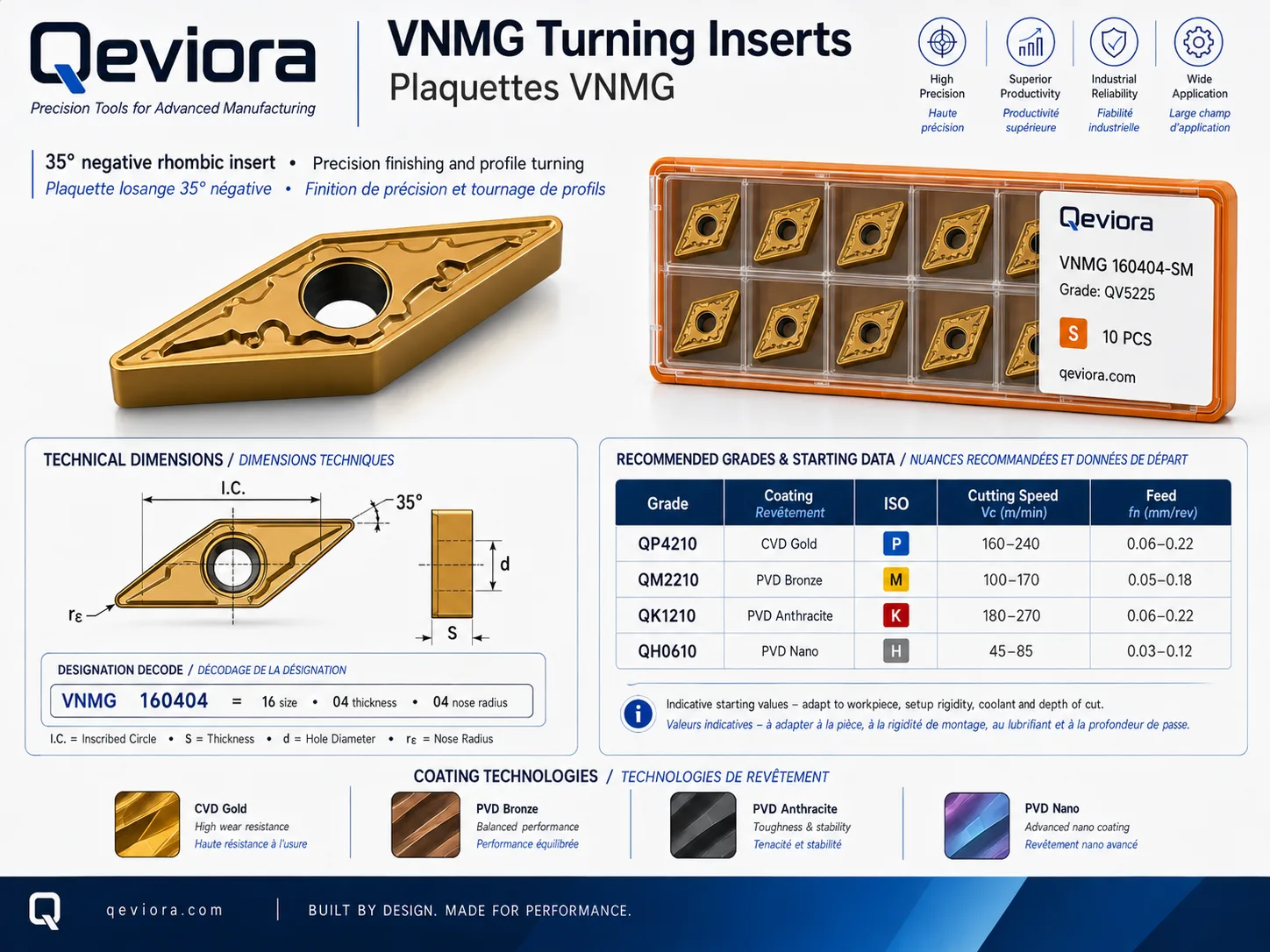

VNMG
VNMG
Plaquette losange négative à 35°, conçue pour la finition, le profilage précis et l’accès aux formes étroites. Sa pointe est moins robuste qu’une CNMG ou DNMG et nécessite un montage stable.
Exemple: VNMG 160404
Applications
- Finition
- Profilage
- Faibles profondeurs de passe
- Géométries complexes
| Code Qeviora | Revêtement | ISO | Vc m/min | f mm/tr | Commander |
|---|---|---|---|---|---|
| QP4210 | CVD doré | P | 160–240 | 0.06–0.22 | |
| QM2210 | PVD bronze | M | 100–170 | 0.05–0.18 | |
| QK1210 | PVD anthracite | K | 180–270 | 0.06–0.22 | |
| QH0610 | PVD nano | H | 45–85 | 0.03–0.12 |
Valeurs de départ indicatives. Adapter les paramètres à la nuance exacte de la matière, à la dureté, au brise-copeaux, au rayon de bec, à la profondeur de passe, à la rigidité du montage, à la puissance machine, au porte-outil et au refroidissement. Une validation par essai est obligatoire avant publication commerciale définitive.

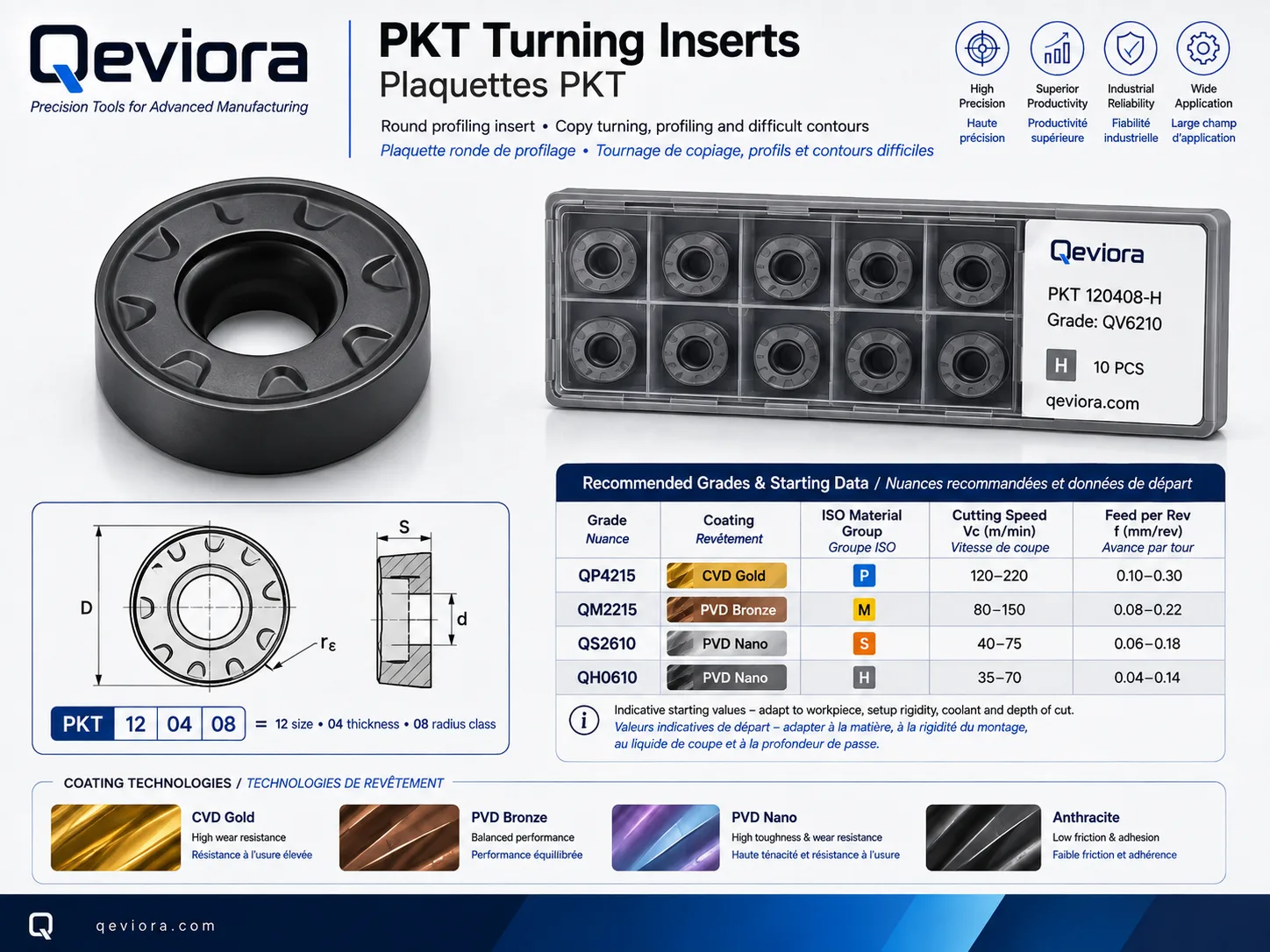

Plaquette APKT pour fraisage indexable
La désignation APKT correspond à une plaquette positive couramment utilisée sur des fraises indexables pour le surfaçage, le contournage, le dressage d’épaulements et certaines opérations de fraisage polyvalentes.
Exemple: APKT 1604
Applications
- Fraisage d’épaulement
- Surfaçage
- Contournage
- Rainurage selon la fraise
- Fraisage polyvalent
| Code Qeviora | Revêtement | ISO | Vc m/min | fz mm/dent | ap | Commander |
|---|---|---|---|---|---|---|
| QP4215 | CVD doré | P | 120–220 | 0.08–0.2 | selon fraise | |
| QM2215 | PVD bronze | M | 70–140 | 0.06–0.16 | selon fraise | |
| QK1210 | PVD anthracite | K | 140–240 | 0.08–0.22 | selon fraise | |
| QN0515 | Poli / non revêtu | N | 250–600 | 0.1–0.3 | selon fraise | |
| QS2610 | PVD nano | S | 35–70 | 0.04–0.12 | selon fraise |
Les valeurs APKT dépendent fortement du diamètre de la fraise, du nombre de dents, de l’angle d’attaque, de la sortie, de l’engagement radial et de la profondeur axiale.
Valeurs de départ indicatives. Adapter les paramètres à la nuance exacte de la matière, à la dureté, au brise-copeaux, au rayon de bec, à la profondeur de passe, à la rigidité du montage, à la puissance machine, au porte-outil et au refroidissement. Une validation par essai est obligatoire avant publication commerciale définitive.
Groupes matières ISO
Repères de classification pour orienter le choix de nuance et de revêtement.
Familles de revêtements
Familles visuelles provisoires. La composition chimique exacte reste à confirmer par certificat fournisseur.
CVD doré
Résistance à l’usure, applications stables.
PVD bronze
Équilibre ténacité / usure.
PVD anthracite
Stabilité thermique et usage matière ciblé.
PVD nano
Ténacité et finition selon nuance.
Poli / non revêtu
Aluminium et matières non ferreuses.
Avertissement technique : les visuels, désignations et paramètres sont fournis à titre indicatif. Ils ne constituent pas une garantie de performance, de stock, de délai ou de composition chimique validée.
